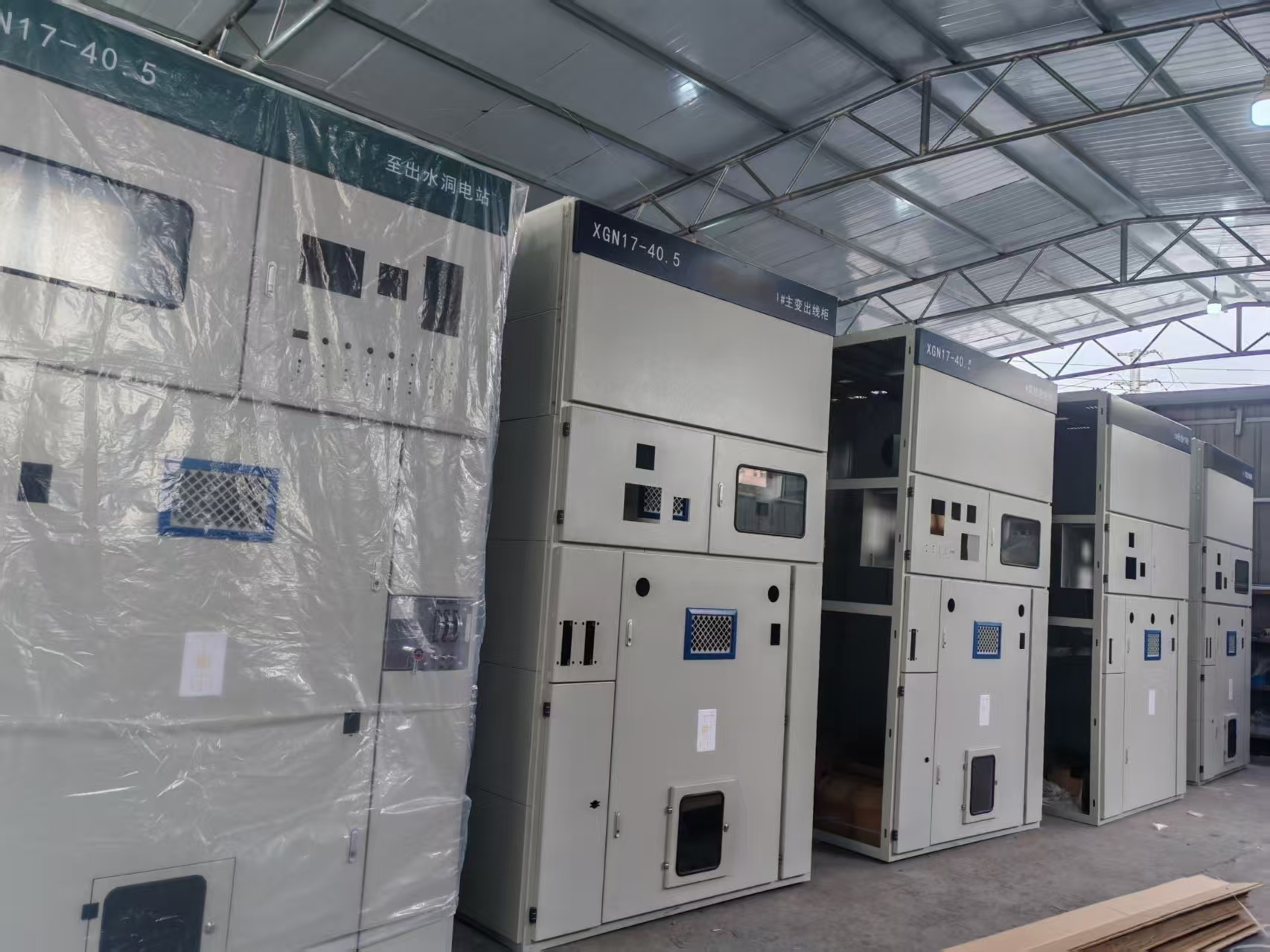

XGN17-40.5kv高压开关柜概述：

XGN17-40.5箱式固定式交流金属封闭开关设备（简称开关柜），系户内成套配电装置，使用与电压40.5KV三相交流50Hz电力系统接受和分配网络电能，并对电路进行控制、保护和监测。

   本产品符合GB3906、DL404、IEC298等标准要求，具有结构设计合理，维护使用方便，安全可靠性高，可频繁操作等特点。

   本产品可配用ZN12、ZN85、VCP-W等高压真空断路器，一次接线方案齐全，对各种不同的使用场合，不同的用户需求均能提供满意的配电方案。

适合用环境：

环境温度：-10摄氏度-40摄氏度

   海拔：不超过1000m。

   空气相对湿度：日平均不大于95%，月平均不大于90%。

   地震强度：不超过8级。

没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

注：超过上述正常使用条件时，用户可与本公司协商解决。

开关柜结构说明：

  开关总体结构为金属封闭结构，柜体由角钢和优质经折弯焊接而成，柜体内部分断路器室（断路器可安装简易手车方便检修）、母线室、电缆室、继电器室。在柜体的前、后门均设有观察窗和照明灯可以观察柜内主要元器件运行情况，柜体外壳防护等级为IP2X，可以有效的防止异物进入柜内造成短路故障，并可防止人体接近带电体。以确保设备和运行操作人员的安全。

XGN17-40.5箱型固定式交流金属封闭开关设备为固定式接装组合结构，其基本骨架均由型钢及钢板弯制件焊接而成，柜体外壳具有IP2X防护等级。本开关设备主要由前柜和后柜拼装而成，接不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm。1)前柜:前柜设置了主母线及母线隔离开关室、断路器室、继电器室，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。2)后柜:后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附或遮拦网。不设置旁母时，架空时出线可以从后柜顶部通过。该柜还可以安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门有螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。
